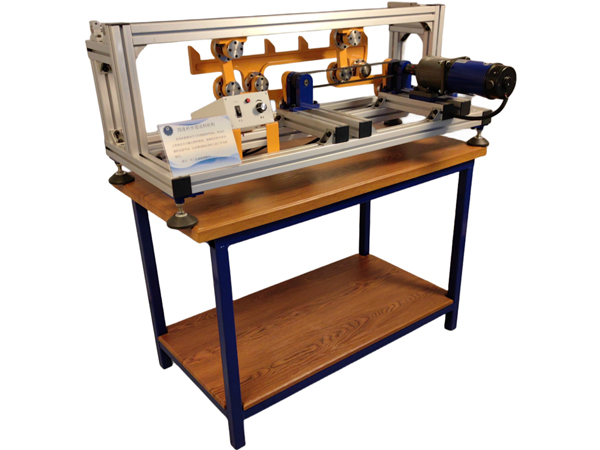

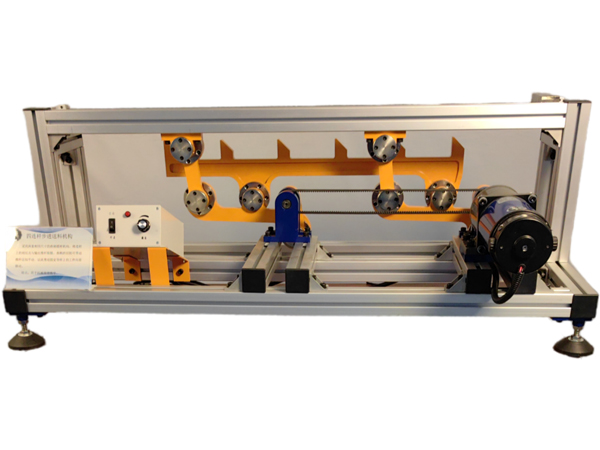

采用两套相同尺寸的曲柄摇杆机构，将连杆上的相应点与输出推杆钣接，曲柄的回转可带动推杆近似平动，以此推动固定导杆上的工件向前移动。

　　特点：用于机械原理教学。

　　主要技术参数如下：

　　行程：150mm；

　　减速电机：功率P=185W，电压220V，输出转速24rpm；

　　间歇送料：24次/min；

　　外形尺寸：长x宽x高=1250㎜x 500㎜x 450㎜；

　　实验台重量：90kg;
