带传动试验台

带传动实验台

更新时间:2024-07-24 09:54:13 点击次数:357 次

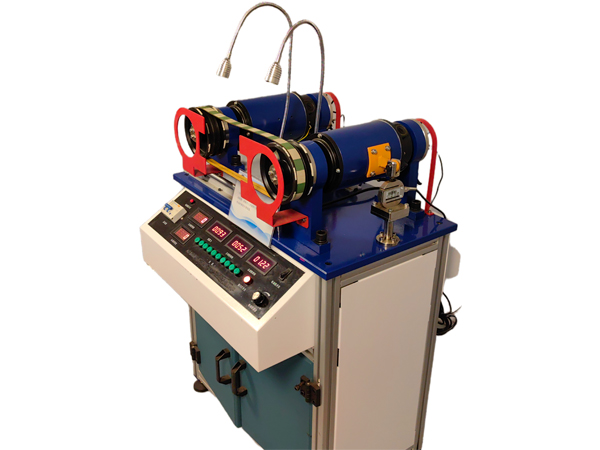

  带传动实验台用于机械设计、机械基础教学、测定平带与V带传动效率及滑动系数、观察带传动弹性滑动现象。电动机安装在滑动机座上,通过螺旋装置调整传动带的预紧力。电动机与发电机分别由一对滚动轴承座支撑,电动机与发电机外壳上装有摆臂,工作时摆臂施压力给力传感器,从而求得传动带预紧力与转动力矩。

  特点一,实验台上安装两个频闪灯,可直接观察带传动时弹性打滑现象;

  特点二,为实现数据精准采集与显示,单独开发了单片机系统;

  主要技术参数:

  带轮直径:D1=D2=120㎜;

  平带尺寸:长度1088㎜,宽度20㎜,厚度2㎜;

  V带型号:SPZ-1077LW;

  张紧力传感器:量程30㎏,精度0.1%;

  压力传感器:量程10㎏,精度0.1%;

  驱动电机:功率700W,调速范围0-1500rpm,电压220V;

  负载发电机:功率700W,负载变动范围0-600W(10级变载),电压220V;

  频闪灯:功率1W x 2;

  实验台外形尺寸:760㎜x 650㎜x 980㎜;

  实验台重量:200㎏;
